4-72型離心通風機主要用途是為一般工廠及大型建筑物的室內通風換氣或輸送空氣及其它不自燃、不易爆、不易揮發、對人人體無害、對鋼材無腐蝕性之氣體；B4-72型離心通風機可排送易燃、易揮發性氣體；F4-72型離心通風機主要用于輸送腐蝕性氣體。但4-72、B4-72、F4-72離心通風機輸送的氣體均不得含粘性物質，所含塵土及硬質顆粒物不大于150mg/m³,氣體溫度不得超過80℃。

B4-72型風機性能與選用件及地基尺寸與4－72型一致，可按其樣本選擇。該風機結構基本與4-72型相同，№2.8A—6A采用B35型帶法蘭盤與底腳的電動機，№6—12C、D電動機選用表中與Y系列相對應的YB系列，安裝型式為B3。

F4-72型離心通風機采用不銹鋼、玻璃鋼或其他耐腐蝕材料制造，其性能和地基尺寸與4-72型離心通風機相同。

4-72型離心通風機在我國是使用最早的風機，然而也是最普遍的風機，從高層建筑至地下鐵道，鍋爐鼓風到廠房換氣，從北部邊疆到南海之濱，從西部高原東部邊垂，4-72型風機隨處可見。

型式

從電機一端正視，凡葉輪按順時針方向旋轉均稱為“右旋風機”，以“右”表示，反之，則均稱之為“左旋風機”，以“左”表示。

風機的出風口位置以機殼的出風口角度表示，4-72型風機№2.8—6在出廠時均做成一種型式，使用單位根據要求再安裝成所需要的位置，訂貨時無須注明。其中：№2.8出風口位置調整范圍是0度—225度，間隔是22.5度；№8—12出風口調整范圍是0度—225度間隔是45度；№16、20出風口角度制成固定的三種0度、90度、180度，不能調整，訂貨時需注明。

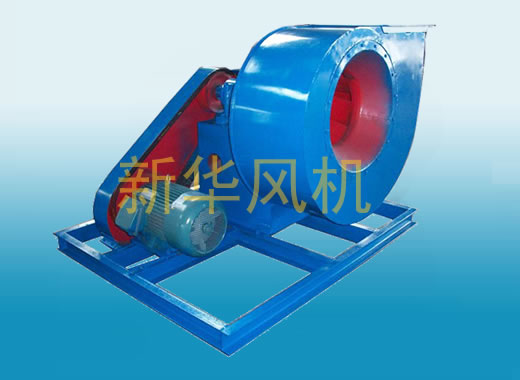

風機的傳動方式有A、B、C、D四種：4-72型風機中，№2.8—5采用A式傳動，№6既有A式傳動又有C式傳動，№8-12采用C、D式兩種傳動方式，№16-20采用B式傳動。

如上述機號、傳動方式、出口角度不能適應您生產之需，我廠有能力為您改造或設計，直至您滿意為止。

結構

4-72型離心通風機№2.8—6A主要由葉輪、機殼、進風口、電機等部分組成?！?C和№8—20除具有上述結構外，還有傳動部分。

葉輪—由10個后傾機翼型葉片、曲線型輪蓋和平板后盤組成，用鋼板（B4-72用鑄鋁合金）制造，經動靜平衡校正和超速運轉實驗，效率高，運轉平穩可靠，空氣性能良好。

機殼—做成兩種不同型式，其中：№2.8—12機殼做成整體，不能拆開?！?6—20機殼制成三開式，除按水平分為兩半外，上半部沿心線垂直分為兩半，用螺栓連接，以便安裝、維修時放入或取出葉輪。

進風口—制成整體結構，裝于風機一側，與軸向平行的截面為曲線形狀，作用是使氣流順暢進入葉輪，且損失較小。

傳動—由主軸、軸承箱、滾動軸承、皮帶輪或聯軸器組成。

性能與選擇

本樣本只給出№10樣機的無因次性能表和無因次性能曲線，其它機號的有因次性能參數均可由此推出
